En komplet guide til dørhåndtagsdele og deres anatomi

En dørhåndtagskonstruktion er sammensat af flere indbyrdes afhængige dele - inklusive håndtaget eller knappen, stegn- eller skiltepladen, spindel, låsebolt, slagplade og forskellige interne mekanismer - hver spiller en specifik rolle i drift, sikkerhed og æstetik. At forstå hver dørhåndtagsdel ved navn og funktion er afgørende for sikre reparationer, nøjagtig bestilling af reservedele, vellykket gør-det-selv-installation og træffe informerede købsbeslutninger. Denne vejledning dækker den komplette anatomi af dørhåndtag på tværs af alle større typer, fra enkle passagesæt til komplekse indstikslåse.

Hvorfor det er vigtigt at forstå dørhåndtagsdele

De fleste dørhåndtag fejl - stiv betjening, løse beslag, låsefejl og låsefejl - kan diagnejsticeres og løses uden professionel hjælp, når du først forstår hver komponents rolle i samlingen.

Alene i USA er markedet for dørbeslag vurderet til over 3,8 milliarder dollars årligt , hvor husejere og ejendomsadministratorer udskifter eller reparerer millioner af dørhåndtag hvert år. Alligevel viser undersøgelser af hjemforbedringsafkast, at størstedelen af ​​udskiftning af dørbeslag er uoverensstemmende eller forkert installeret - oftest fordi købere ikke forstod anatomien i det, de udskiftede.

Et dørhåndtag er aldrig en enkelt komponent. Selv den enkleste passagearm indeholder mindst otte forskellige dørhåndtagsdele , hver fremstillet til præcise tolerancer. At kende hver dels navn, placering, materiale og funktion forvandler et forvirrende valg af hardwaregange til et selvsikkert, informeret valg.

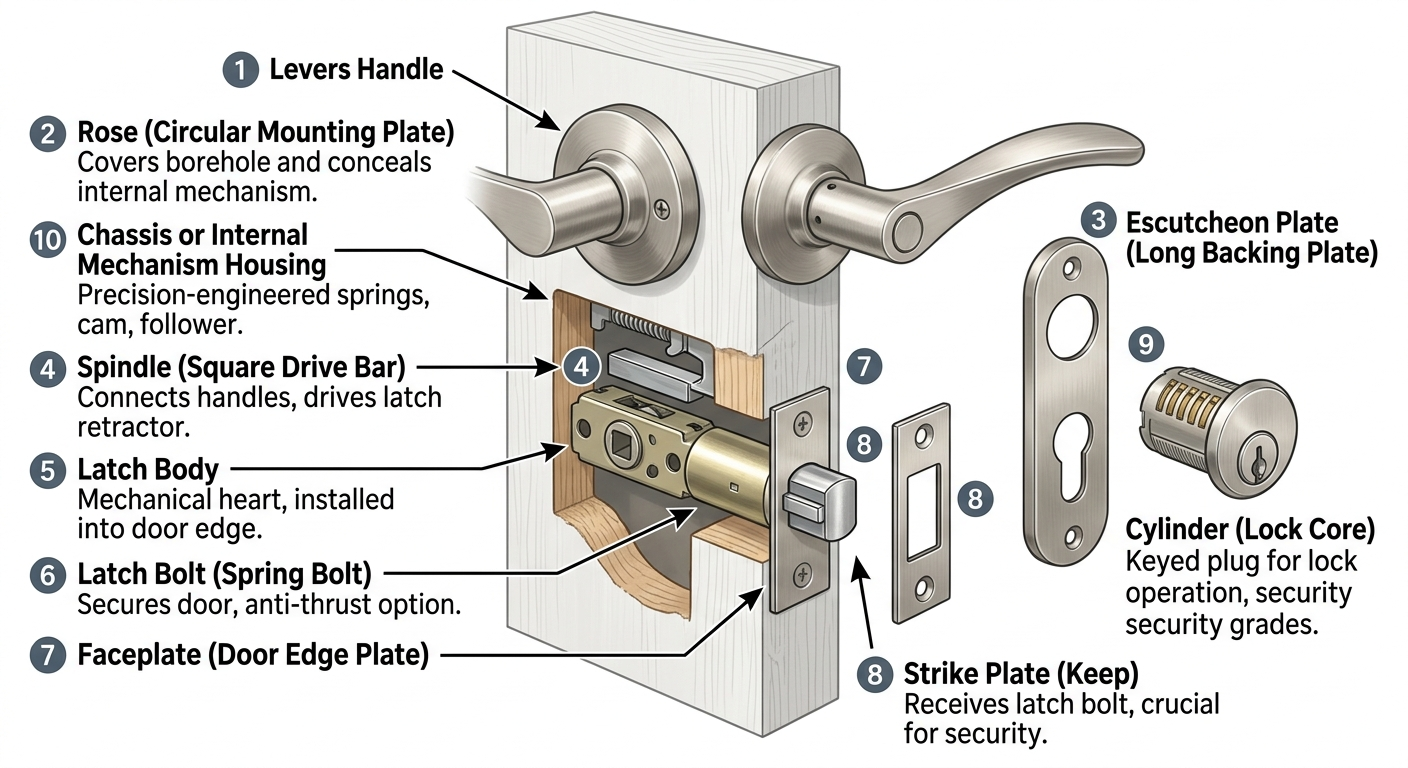

Kernedørhåndtagets dele: En fuldstændig anatomi-nedbrydning

Hvert dørhåndtagsaggregat - uanset stil, mærke eller prispunkt - deler et fælles sæt grundlæggende komponenter, der arbejder sammen om at betjene låsen og sikre døren.

1. Håndtaget eller knappen (grebselement)

Håndtaget eller knappen er den primære brugergrænsefladekomponent - den del, du griber og betjener. Det er det mest synlige dørhåndtagsdel og typisk det primære æstetiske valg. Håndtag er den dominerende moderne form, vinklet nedad i hvile og trykket ned for at trække låsebolten tilbage. Knejpper er sfæriske eller cylindriske, der kræver en gribende og roterende bevægelse for at fungere. Dørtræk er faste, ikke-roterende håndtag, der bruges på døre, der betjenes ved at skubbe.

Håndtagsdimensioner er standardiserede: de fleste bolighåndtag måler 4 til 5 tommer i længden fra spindlens centrum til spidsen, mens håndtag af kommerciel kvalitet kan strække sig 5 til 6,5 tommer for at overholde ADA (Americans with Disabilities Act) tilgængelighedskrav, som kræver en minimum 4-tommer brugbar greblængde. Materialeemuligheder omfatter massiv messing, zinklegering (zamak), rustfrit stål, aluminium og trykstøbejern - hver med særskilte vægt, holdbarhed og finishegenskaber.

2. Rosen (cirkulær monteringsplade)

Rosen er den cirkulære eller firkantede dekorative plade, der sidder mellem håndtaget og dørfladen. Dens primære funktion er at dække borehullet i døren og skjule den indvendige mekanisme chassis. Roser er typisk 2,25 til 2,75 tommer (57-70 mm) i diameter til boligudstyr. De er fastgjort til døren enten med skjulte gennemgående bolte (den mest almindelige og sikre metode) eller med en snap-fit ​​ring, der clipses ind i en rille på spindelhuset.

Rosens profil — flugtende, hævet eller kuplet — påvirker både æstetikken og håndtagets frigang fra døroverfladen. En hævet rose giver mere fingerafstand ved betjening af håndtaget, hvilket især er vigtigt for døre med overfladepåført støbning eller dekorative paneler ved siden af ​​grebets placering.

3. Beskyttelsespladen (lang bagplade)

Skiltpladen (også kaldet en bagplade eller lang plade) er en aflang version af rosen, der rummer både håndtagsmekanismen og et nøglehul eller låsecylinder i en enkelt samlet plade. I stedet for to separate rosenplader, præsenterer et skjold et enkelt integreret visuelt element - der dækker låseboringen i den nederste position og låsecylinderen i den øvre position. Beklædninger er standard i indstikslåsesamlinger og findes almindeligvis på hardware i tidstypisk stil og arkitektonisk kvalitet. Standard skilte måler ca 7 til 9 tommer høj og 2,5 til 3 tommer bred .

4. Spindelen (Square Drive Bar)

Spindlen er den firkantede metalstang, der passerer gennem midten af døren (gennem låsemekanismen) og forbinder håndtaget på den ene side med håndtaget på den anden. Når håndtaget betjenes, roterer spindlen og driver låseindtrækkeren inde i låselegemet. Spindeldimensioner er kritiske for kompatibilitet: standard boligspindelstørrelse er 8 mm × 8 mm kvadratisk i Europa og mange internationale markeder, mens det amerikanske marked bruger spindelstørrelser, der varierer efter producent (almindeligvis 5/16" kvadrat eller 3/8" kvadrat). Spindelængden skal også passe til dørtykkelsen - standarddøre på 35–45 mm betjenes af en 70 mm spindel, mens tykkere døre kræver forlængede eller justerbare spindler.

5. Låselegemet (rørformet eller hul)

Låselegemet er det mekaniske hjerte af dørhåndtagssamlingen, installeret i dørkanten og indeholder låsebolten og dens tilbagetrækningsmekanisme. Den er tilgængelig i to primære konfigurationer, der definerer hele håndtagssystemarkitekturen:

• Rørformet lås: En cylindrisk enhed installeret gennem et enkelt cirkulært borehul boret fra dørfladen, med et separat mindre hul boret fra dørkanten. Det mest almindelige format i boligbyggeri. Rørdiameter er standardiseret til 57 mm (2¼") på de fleste markeder. Den indvendige retraktor drives direkte af spindlen.
• Indstikslås/lås: En større rektangulær kasse installeret i en hul (lomme), mejslet eller ført ind i dørkanten. Indeholder låsebolten, og typisk også deadbolt, i en enkelt integreret enhed. Mortise tilfælde måler ca 65 mm bred × 130–165 mm høj i boligkvaliteter og betydeligt større i kommercielle kraftige versioner.

6. Låsebolten (fjederbolt)

Låsebolten er den fjederbelastede trekantede eller rektangulære bolt, der rager ud fra dørkanten og går i indgreb med slagpladen for at holde døren lukket. Dens vinklede frontflade ("rampen") tillader døren at lukke ved at bolte bolten indad mod slagpladens læbe, hvorefter fjederen snapper den frem i slaghullet. Låsebolte fås i standard- og sikkerhedskonfigurationer: a standard boliglåsebolt rager ca. 12-14 mm frem, mens en anti-thrust-låsebolt er forstærket for at modstå angreb fra kreditkort-shimming, med en hærdet anti-pick-flade og et dybere kast på 14-18 mm.

7. Frontpladen (låsefrontplade eller dørkantplade)

Frontpladen er den flade metalplade på dørkanten, hvorigennem låsebolten stikker ud. Den er skruet fast i dørkanten og giver et rent, færdigt udseende, samtidig med at den beskytter kanten af låseboringen. Standard frontplader er enten flade (til firkantede døre) eller buede/radius (til radiuskantede døre). Frontpladen bestemmer også de forreste dimensioner, der skal matche slagpladen for korrekt justering. Frontplader af rustfrit stål og messing er standard; brandklassificerede låsesamlinger bruger stålfrontplader med opsvulmende strimler, der udvider sig under brandforhold for at tætne døråbningen.

8. Strikepladen (behold)

Slagpladen er den forstærkende metalplade, der er monteret på dørkarmen, der modtager låsebolten (og låsebolten på låsesæt). Den har en forsænket lomme eller boks, som låsebolten går ind i, når døren lukkes. Slagpladen er en af de mest sikkerhedskritiske dørhåndtagsdele — en standard bygningssikringsplade fastgjort med ½-tommers skruer giver minimal modstand mod indsparksangreb, hvorimod en kraftig sikkerhedsslutplade med 3-tommer (75 mm) skruer, der når ind i den strukturelle ramme, kan øge dørens indsparksmodstand med en faktor på 3-5× , ifølge test fra sikkerhedsorganisationer. Kassestik (med en dybere lomme) foretrækkes frem for flade anslag for at holde låsen og støjreduktionen.

9. Cylinderen (låsekerne)

I låsedørhåndtagssæt er cylinderen det nøglestik, der omsætter den korrekte nøgleprofil til rotationsbevægelse for at betjene låsemekanismen. Almindelige cylinderformater omfatter: stift tumbler cylindre (den mest udbredte boligtype, der bruger fjederbelastede driver- og nøglestifter), skiveholdercylindre (højere sikkerhed, brugt i kvalitets-indstikslåse) og knastlåse (bruges i kabinet- og skydedørsbeslag). Cylindersikkerhed er vurderet af standarder som EN 1303 i Europa (grad 1-6) og ANSI/BHMA A156.5 i USA. En klasse 6 EN 1303 cylinder modstår 150 kg borekraft, 150 Nm momentangreb og 100 plukforsøg i standardiseret test.

10. Chassis eller indre mekanismehus

Bag hver rosenplade er det indvendige chassis - et præcisionskonstrueret hus indeholdende fjedre, knast, følger og returmekanisme, der konverterer håndtagsbevægelse til tilbagetrækning af låsen og returnerer håndtaget til den vandrette hvileposition. Fjederreturmekanismen er en af de hyppigst slidte komponenter i højbrugsdøre. Dørhåndtag i kommerciel kvalitet er nejrmeret til minimum 250.000 driftscyklusser under ANSI/BHMA Grade 1-standarder, mens bolighåndtag Grad 2 er klassificeret til 400.000 cyklusser og premium Grade 1 til 1.000.000 cyklusser.

Dørhåndtagsdele efter håndtagstype: Hvad ændrer sig mellem designs

De specifikke dele, der er til stede i en dørhåndtagskonstruktion, varierer betydeligt afhængigt af, om det er et passagesæt, privatsæt, indgangssæt eller indstikslås - forståelse af disse forskelle forhindrer dyre købsfejl.

Tabel 1: Dørhåndtagssættyper sammenlignet efter komponenttilstedeværelse - låsebolt, låsecylinder, privatknap og deadbolt - viser hvilke dørhåndtagsdele der er inkluderet i hver konfiguration og deres typiske anvendelser.

Dørhåndtagsdele Materialer: Hvordan materialevalg påvirker holdbarhed og finish

Materialet, som hver dørhåndtagsdel er fremstillet af, bestemmer direkte dens mekaniske holdbarhed, korrosionsbestandighed, vægt, fastholdelse af finishkvalitet og langsigtede ejeromkostninger.

Tabel 2: Sammenligning af almindelige dørhåndtagsmaterialer efter typisk anvendelse, mekanisk holdbarhed, korrosionsbestandighed, vægt og langtidsholdbar finish.

Kritiske målinger i dørhåndtagsdele: Sådan får du de rigtige dimensioner

Forkerte målinger er den mest almindelige årsag til inkompatibilitet ved udskiftning af dørhåndtagsdele - tre dimensioner skal verificeres, før du køber en erstatningskomponent.

Backset afstand

Bagsiden er den vandrette afstand fra dørkanten (hvor låsefrontpladen sidder) til midten af borehullet gennem dørfladen, hvor spindlen passerer. Denne måling bestemmer, hvor håndtaget sidder i forhold til dørkanten. Standard bolig backsets er 2⅜ tommer (60 mm) og 2¾ tommer (70 mm) . De fleste rørformede låse er justerbare for at rumme begge dele, men indstikslåse er fastgjort ved fremstillingen. Brug af det forkerte bagsæt betyder, at håndtaget enten vil være for tæt på dørkanten (det skaber en sikkerhedsrisiko) eller for langt fra det (efterlader et uskønt mellemrum ved frontpladen).

Diameter for boring

Frontborehullet accepterer chassiset eller den rørformede låsemekanisme. Den nordamerikanske standardboringsdiameter er 2⅛ tommer (54 mm) , mens europæiske døre almindeligvis bruger en 72 mm boring til rørformede låse. Kantboringen (til låselegemet) er standardiseret ved 25–32 mm afhængig af låsetypen. Før du køber, skal du altid bekræfte, at grebssættets chassisdiameter passer til din dørs eksisterende boring — at forstørre et borehul er ligetil, men at reducere det kræver en fyldplade eller ny dørsektion.

Center-til-center afstand (PZ-måling)

På indstikslåsesamlinger og skiltehåndtag refererer PZ-målet (Pfeilzentrum eller "pilens centrum") til den lodrette afstand mellem spindelmidten og cylindermidten. Denne måling er kritisk for udskiftning af skilteplader og håndtag på indstikslåse. Almindelige PZ målinger er 72 mm, 92 mm og 110 mm . Et våbenskjold købt med den forkerte PZ-afstand vil efterlade enten spindelhullet eller nøglehullet forkert justeret med indstikshylsteret inde i døren.

Almindelige fejl i dørhåndtaget og hvordan man diagnosticerer dem

De fleste door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Håndtaget vender ikke tilbage til vandret efter betjening: Returfjederen inde i chassiset er træt eller knækket. Dette er den mest almindelige mekaniske fejl i indvendige døre til høj brug. Fjederen er en forbrugskomponent — på budgethardware skal hele chassiset muligvis udskiftes; på kvalitetshardware er udskiftningsfjedre tilgængelige separat.
• Låsebolten trækkes ikke tilbage, når håndtaget betjenes: Enten er spindlen slidt oval (mister sin firkantede sektion fra gentagne drejningsmoment), det firkantede hul i følgeren inde i chassiset er rundet ud, eller låsens retraktorfjeder er knækket. Kontroller ved at fjerne håndtaget og teste spindelens indgreb med låsen direkte.
• Døren låser ikke lukket / låsen hopper tilbage: Slagpladen er forkert justeret - enten lodret forskudt fra låseboltens bane eller forsænket for lavt til at acceptere det fulde låsekast. Justering af slagpladepositionen med 2-3 mm løser typisk dette. Alternativt er låseboltens fjeder svækket og kan ikke længere projicere bolten tilstrækkeligt frem.
• Håndtag eller rose føles løs: De gennemgående bolte, der fastgør rosen til døren, har med tiden løsnet sig. Dette er almindeligt, hvor boltene skrues direkte ind i plastikankre i stedet for et metalchassis med gevind. Stramning af de gennemgående bolte (normalt tilgås ved at fjerne rosendækslet) løser typisk problemet; udskift plastikankre med metalgevindindsatser for en permanent fixering.
• Nøglen drejes, men låsen går ikke i indgreb: Knasten på låsecylinderen er løsnet fra låseaktuatoren inde i indstikskassen, eller halestykket (forbindelsesstift mellem cylinderknast og låsemekanisme) er klippet. Dette kræver enten udskiftning af cylinder eller i tilfælde af indstikning udskiftning af hele låselegemet.

Ofte stillede spørgsmål om dørhåndtagsdele

Q: Hvad hedder den lille plade omkring et dørhåndtag?

Den lille cirkulære plade direkte bag et håndtag eller knop kaldes rose (også rosenplade eller rosendæksel). Når denne plade er aflang til at dække både håndtagsmekanismen og et nøglehul i en enkelt dekorativ plade, kaldes det en våbenskjold eller bagplade. Begge tjener den samme primære funktion: at skjule fastgørelsesbeslag og borehullet i dørfladen og samtidig give en færdig dekorativ overgang mellem håndtaget og dørfladen.

Q: Hvordan ved jeg, om min dørhåndtagsspindel skal udskiftes?

En spindel skal udskiftes, når dens firkantede tværsnit er slidt til en afrundet eller oval profil efter mange års drejningsmoment. For at kontrollere: Fjern håndtaget og undersøg spindelenderne. Hvis hjørnerne er synligt afrundede i stedet for skarpe 90° vinkler, eller hvis spindlen slingrer for meget i låsefølgerhullet, er udskiftning nødvendig. En slidt spindel er den mest effektive erstatning - den koster meget lidt (typisk $1-5 for en standard udskiftningsspindel) sammenlignet med at udskifte hele låsen eller håndtagssættet og vil genoprette fuld mekanisk funktion, hvis selve låsekroppen er ubeskadiget.

Q: Hvad er forskellen mellem en indstikslås og en rørformet lås?

A rørformet lås er en simpel cylindrisk enhed, der kun indeholder en fjederbelastet låsebolt, installeret gennem et enkelt rundt boring i dørfladen. Den betjener kun låsen - sikkerhedslåsen leveres af en separat låsebolt, hvis det kræves. A indstikslås er en større, rektangulær kuffert installeret i en mejslet lomme i dørkanten, indeholdende låsebolten, deadbolt og ofte en privat snib alt i én integreret enhed. Indstikslåse er betydeligt mere sikre og holdbare, men kræver mere kompleks installation og er dyrere - typisk 3-8 gange prisen for tilsvarende rørformet låsehardware.

Q: Kan jeg kun udskifte cylinderen i et dørhåndtag uden at udskifte hele sættet?

Ja, i de fleste tilfælde. Låsecylindre i håndtagssæt til indgangsdøre og indstikslåse er designet til at være aftagelige og udskiftelige uafhængigt af håndtagets hardware - dette kaldes en re-cylinder operation. For at udskifte cylinderen, fjerner du typisk rosen eller skiltet, løsner cylinderholderskruen, der er tilgængelig fra dørkanten, og trækker cylinderen ud. Udskiftningscylinderen skal matche det eksisterende cylinderformat (europrofil, oval eller knopcylinder) og have den korrekte knastlængde til at aktivere låsemekanismen. Re-cylindering er en standard sikkerhedsopgradering, der koster væsentligt mindre end fuld hardwareudskiftning.

Spørgsmål: Hvorfor har nogle dørhåndtag to roser, mens andre har en dækplade?

Valget mellem to separate roser versus en enkelt skilteplade er primært æstetisk, men afspejler også den underliggende låsemekanisme. To separate roser bruges på passagesæt, privatsæt og indgangssæt med rørformede låsemekanismer - hver rose dækker den ene side af borehullet uafhængigt. A enkelt skilteplade dækker både håndtagsmekanismen og låsecylinderen i ét integreret visuelt element og er arkitektonisk forbundet med indstikslåsesæt, hardware i tidstypisk stil og førsteklasses moderne design. Beskyttelsesplader giver mulighed for mere dramatisk dekorativ effekt og findes ofte på projekter i arkitektonisk kvalitet, hvor dørbeslag er et designudsagn.

Q: Hvad er et dummy dørhåndtagssæt, og hvor er delene forskellige?

Et dummy dørhåndtagssæt indeholder kun de synlige udvendige dele - håndtaget og rosen - uden låsekrop, spindel eller indvendig mekanisme. Håndtaget er fast (ikke-roterende) og er fastgjort direkte til dørfladen med skruer skjult bag rosen. Dummy-sæt bruges på døre, der ikke kræver en lås - såsom dobbeltfoldede dørpaneler, garderobedøre og det faste blad på et fransk dørpar. De giver den visuelle kontinuitet af et matchet håndtagssæt i hele et hjem uden omkostningerne eller installationskompleksiteten ved en funktionel låsemekanisme, hvor ingen er nødvendig.

Konklusion: Kend dine dørhåndtagsdele for smartere beslutninger

Forstå den komplette anatomi af dørhåndtagsdele - fra grebselementet og steget gennem spindlen, låsehuset, frontpladen, slagpladen, cylinderen og det indvendige chassis - giver husejere, bygherrer og specifikationer viden til at træffe præcise reparationsbeslutninger, præcise udskiftningskøb og sikre installationsvalg.

Hver komponent i en dørhåndtagskonstruktion har en specifik funktion, standardiserede dimensioner og definerede ydeevnekarakteristika. Slagpladen bestemmer sikkerheden mod tvangsindtræden. Låsebolten bestemmer, hvor pålideligt døren forbliver lukket. Cylinderen bestemmer modstanden mod plukning og boring. Håndtagets materiale og finish bestemmer levetid og æstetik. Ingen af ​​disse beslutninger bør tages isoleret - hver del skal matches til de andre og til dørkonstruktionen, for at den komplette samling kan fungere efter hensigten.

Uanset om du udskifter en slidt spindel, opgraderer en slagplade i byggekvalitet til en sikkerhedsmodel, køber et matchende våbenskjold til et arkitektonisk projekt eller blot diagnosticerer, hvorfor et håndtag føles løst, giver anatomi-viden i denne vejledning grundlaget for at få det rigtigt første gang.
